Biến tần hybrid là thiết bị trung tâm của hệ điện mặt trời có pin lưu trữ: một máy làm ba việc – đổi điện một chiều từ tấm pin thành điện 220 V, sạc và xả pin, và hòa với lưới điện. Chọn sai biến tần thì pin tốt đến đâu cũng không phát huy được. Bài này giải thích biến tần hybrid khác loại hòa lưới ở điểm nào, rồi đi qua 5 bước chọn đúng công suất, MPPT, điện áp pin và chế độ dự phòng.
Biến tần hybrid là gì?
Trong một hệ điện mặt trời thông thường, biến tần (inverter) đổi điện một chiều (DC) của tấm pin thành điện xoay chiều (AC) cho tải và lưới. Biến tần hybrid làm thêm hai việc: nó có bộ sạc, xả pin lưu trữ ở phía DC, và có bộ điều khiển năng lượng quyết định lúc nào lấy điện từ tấm pin, từ pin hay từ lưới.
- MPPT (dò điểm công suất cực đại): liên tục điều chỉnh để tấm pin phát nhiều nhất theo nắng. Hai MPPT cho phép nối hai dãy tấm pin ở hai hướng mái khác nhau.
- Sạc/xả pin: theo giới hạn mà BMS của pin gửi qua CAN hoặc RS485; đặt được độ xả sâu tối đa, giờ sạc, giờ xả.
- Hòa lưới: bán điện dư nếu có hợp đồng với điện lực, hoặc chống phát ngược lên lưới nhờ cảm biến dòng (CT) nếu không bán.
- Ngõ ra dự phòng (EPS/Backup): khi mất lưới, tự tách khỏi lưới và cấp điện từ pin cho các tải được nối vào ngõ ra này.
- Giám sát: Wi-Fi hoặc 4G, xem sản lượng, mức pin, lịch sử trên app.
Biến tần hybrid khác biến tần hòa lưới và độc lập thế nào?
| Biến tần hòa lưới (on-grid) | Biến tần hybrid | Biến tần độc lập (off-grid) | |
|---|---|---|---|
| Nối lưới điện | Có | Có | Không (hoặc chỉ sạc từ lưới) |
| Sạc, xả pin | Không | Có | Có |
| Khi mất điện lưới | Tự ngắt để an toàn | Cấp điện từ pin qua ngõ ra dự phòng | Chạy bình thường bằng pin |
| Bán điện dư | Có (cần hợp đồng bán điện dư) | Có (cần hợp đồng) hoặc chống phát ngược | Không |
| Giá | Thấp nhất | Cao hơn hòa lưới | Tùy công suất |
| Hợp với | Nhà dùng điện chủ yếu ban ngày | Nhà muốn tự dùng buổi tối, dự phòng | Nơi không có lưới điện |
Biến tần hòa lưới bắt buộc tự ngắt khi lưới mất điện (chống tách đảo), để không đẩy điện ngược vào đường dây đang sửa chữa. Vì vậy nhà chỉ có hệ hòa lưới vẫn mất điện như mọi nhà khác, dù trời đang nắng. Xem thêm bài điện mặt trời hybrid là gì.
5 bước chọn biến tần hybrid cho gia đình
Bước 1: Công suất AC theo tải chạy cùng lúc
Cộng công suất các thiết bị có thể chạy cùng lúc buổi tối: hai điều hòa 1 HP (khoảng 1,6 kW), tủ lạnh, tivi, đèn, quạt (khoảng 0,5 kW), nồi cơm hoặc ấm (khoảng 1–1,5 kW) – tổng khoảng 3,5–4 kW. Chọn biến tần 5–6 kW cho nhà phố thông thường; 8–10 kW nếu nhà có bếp từ, bình nóng lạnh, nhiều điều hòa. Nhà dùng điện 3 pha thì cần biến tần 3 pha, hoặc ghép 3 máy một pha nếu hãng hỗ trợ.
Bước 2: Công suất tấm pin tối đa và số MPPT

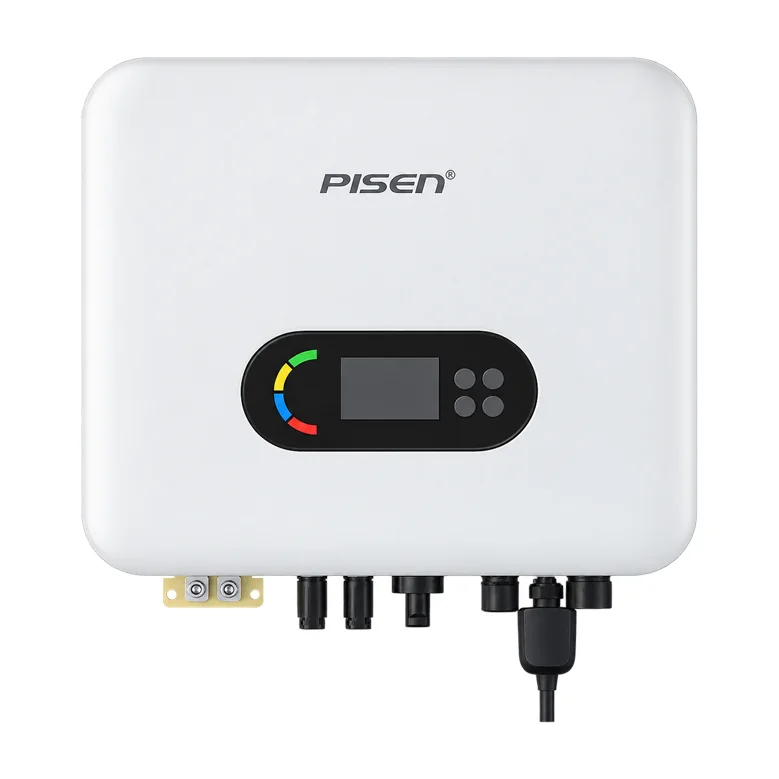

Mỗi biến tần có giới hạn công suất tấm pin (kWp) và dải điện áp MPPT. Ví dụ PISEN Wall Helios 6 kW nhận tới 7,8 kWp tấm pin qua 2 MPPT (120–500 V). Mái có hai hướng nên chọn 2 MPPT; tổng điện áp dãy tấm pin phải nằm trong dải MPPT ở cả ngày nóng lẫn sáng sớm.
Bước 3: Điện áp và danh sách pin tương thích
Biến tần hybrid gia đình phổ biến dùng pin 48 V (áp thấp). Pin áp cao (vài trăm V) như BYD HVS, Huawei LUNA2000 chỉ chạy với biến tần áp cao trong danh sách của hãng pin. Luôn kiểm tra cả hai chiều: biến tần có trong danh sách tương thích của hãng pin, và giao thức CAN/RS485 của pin có trong cài đặt biến tần. Nhiều hãng pin, như BYD, Pylontech, chỉ bảo hành khi dùng biến tần được họ chứng nhận.
Bước 4: Chế độ dự phòng và thời gian chuyển mạch
Nếu mua biến tần hybrid để có điện khi cúp điện, hỏi rõ: công suất ngõ ra dự phòng bao nhiêu kW, chuyển mạch mất bao nhiêu mili giây (10 ms giữ được hầu hết máy tính bàn, 20 ms có thể làm máy nhạy khởi động lại), và những ổ cắm nào được nối vào ngõ ra dự phòng. Thường chỉ một nhóm tải ưu tiên (đèn, quạt, tủ lạnh, modem) được nối vào ngõ ra này.
Bước 5: Hiệu suất, cấp bảo vệ, bảo hành, dịch vụ
Biến tần hybrid tốt có hiệu suất tối đa khoảng 97–98%; cấp bảo vệ IP54 trở lên nếu treo ngoài hiên; bảo hành 5–10 năm (nhiều hãng cộng thêm năm khi dùng pin cùng hãng). Hỏi thêm ai bảo hành tại Việt Nam, thời gian đổi máy, và app có tiếng Việt không.
Ví dụ thông số biến tần hybrid trên ESE
Bảng dưới lấy từ tài liệu PISEN công bố. ESE là đại lý phân phối PISEN và hiện chưa có biến tần hãng khác trong danh mục, nên bảng chỉ dùng để minh họa cách đọc thông số.
| Biến tần | Pha | Công suất | PV tối đa / MPPT | Chuyển mạch | Bảo hành |
|---|---|---|---|---|---|
| PISEN Wall 6 kW Smart | 1 pha | 6 kW (đỉnh 12 kW) | 2 MPPT, 90–500 V | 20 ms | 5 năm (7 năm với pin PISEN Wall) |
| PISEN Wall 10 kW Smart | 1 pha | 10 kW | 10 kW, 2 MPPT × 5 kW | 10 ms | 5 năm (7 năm với pin PISEN Wall Smart) |
| PISEN Wall Helios 6 kW | 1 pha | 6 kW (đỉnh 9 kW) | 7,8 kW, 2 MPPT | 10 ms | 7 năm (10 năm với pin PISEN Wall Smart) |
| PISEN Wall Helios 10 kW 3 pha | 3 pha | 10 kW (đỉnh 11 kW) | 13 kW, 2 MPPT | Chưa công bố | 10 năm |
Danh mục đầy đủ có ở trang biến tần hybrid; pin tương thích xem trong bảng xếp hạng pin lưu trữ gia đình.

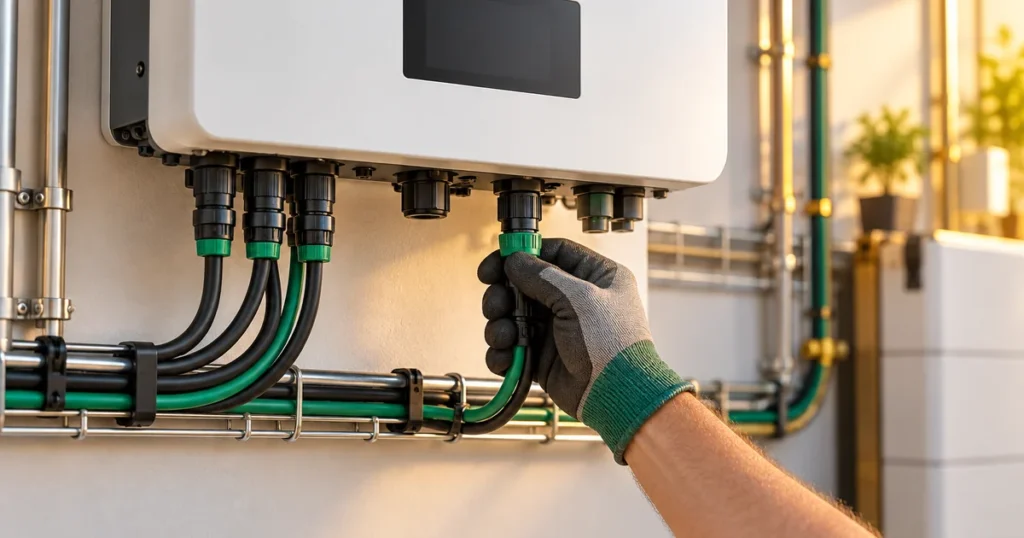

Lắp biến tần hybrid: những điều hay bị bỏ sót
- Thông báo trước khi lắp: hệ đấu nối lưới hạ áp gửi thông báo tới UBND cấp xã ít nhất 10 ngày làm việc trước khi lắp (Nghị định 243/2026/NĐ-CP); muốn bán điện dư thì ký thêm hợp đồng với điện lực. Không bán thì nên cài chống phát ngược bằng cảm biến CT để không đẩy điện lên lưới mà không được trả tiền.
- Tách nhóm tải dự phòng: đi dây riêng các ổ cắm, đèn quan trọng vào ngõ ra dự phòng; đừng dồn cả bình nóng lạnh, bếp từ vào nhóm này.
- Aptomat, chống sét, nối đất: aptomat DC cho dãy tấm pin và pin lưu trữ, chống sét lan truyền phía DC và AC, nối đất vỏ thiết bị.
- Thông gió: biến tần tỏa nhiệt khi chạy công suất lớn; treo nơi thoáng, tránh nắng chiếu trực tiếp để không bị giảm công suất.
Cách đọc datasheet biến tần hybrid
| Thông số | Ý nghĩa | Nên kiểm tra |
|---|---|---|
| Công suất AC định mức (kW) | Tải chạy liên tục được | Lớn hơn tổng tải chạy cùng lúc 20–30% |
| Công suất đỉnh | Chịu dòng khởi động trong vài giây | Đủ cho máy bơm, tủ lạnh, điều hòa |
| PV tối đa (kWp) | Công suất tấm pin được nối | Bằng hoặc hơi lớn hơn tổng tấm pin dự kiến |
| Số MPPT, dải điện áp, dòng mỗi MPPT | Cách đấu dãy tấm pin | Mỗi hướng mái một MPPT; dòng tấm pin không vượt giới hạn |
| Điện áp pin, dòng sạc/xả tối đa | Loại pin dùng được, tốc độ sạc | Khớp pin 48 V hay áp cao; dòng đủ cho dung lượng pin |
| Chuyển mạch dự phòng (ms) | Thời gian mất điện khi cúp lưới | 10 ms nếu có máy tính bàn, camera quan trọng |
| Hiệu suất tối đa (%) | Hao hụt khi chuyển đổi | Khoảng 97% trở lên |
| Cấp bảo vệ IP, nhiệt độ | Nơi lắp được | IP54 trở lên nếu lắp ngoài hiên |
| Giao tiếp, giám sát | Ghép pin, xem app | CAN/RS485 với pin; Wi-Fi hoặc 4G |
Mẹo nhỏ: so hai biến tần hybrid bằng cùng một bảng như trên, đừng chỉ nhìn công suất in trên hộp. Hai máy cùng ghi 6 kW có thể khác nhau nhiều về PV tối đa, số MPPT, công suất ngõ ra dự phòng và thời gian chuyển mạch.
Biến tần hybrid một pha hay ba pha?
Phần lớn nhà ở dùng điện một pha 220 V, nên biến tần hybrid một pha 5–10 kW là đủ. Nhà, xưởng dùng điện ba pha 380 V (máy bơm, máy nén, thang máy, xưởng nhỏ) nên chọn biến tần ba pha, hoặc ghép ba máy một pha nếu hãng hỗ trợ chế độ ghép pha. Với biến tần ba pha, hỏi thêm khả năng chịu lệch pha: tải trên ba pha thường không đều, biến tần chịu lệch pha tốt mới cấp đủ điện cho pha tải nặng khi mất lưới.
Câu hỏi thường gặp
Biến tần hybrid 6 kW chạy được bao nhiêu điều hòa?
Về công suất, khoảng 3–4 điều hòa 1 HP inverter nếu không chạy thêm tải lớn khác. Thời gian chạy lại phụ thuộc dung lượng pin và nắng, không phụ thuộc biến tần.
Có dùng biến tần hybrid mà chưa có pin được không?
Nhiều model chạy được như biến tần hòa lưới khi chưa lắp pin, rồi gắn pin sau; một số model cần pin để khởi động hoặc để chạy chế độ dự phòng. Kiểm tra trong hướng dẫn của hãng.
Biến tần hybrid có dùng pin axit-chì được không?
Một số model hỗ trợ cả pin lithium và axit-chì, ví dụ PISEN Wall 6 kW Smart. Pin axit-chì rẻ ban đầu nhưng ít chu kỳ, DoD thấp nên chi phí trên mỗi kWh sử dụng cao hơn LiFePO4.
Biến tần hybrid và biến tần hòa lưới, loại nào rẻ hơn?
Hòa lưới rẻ hơn ở cùng công suất. Biến tần hybrid đắt hơn vì có thêm bộ sạc, xả pin và ngõ ra dự phòng.
Biến tần hybrid có tốn điện khi không chạy không?
Có một mức tiêu thụ chờ nhỏ, thường vài chục watt hoặc ít hơn tùy model; con số này ghi trong datasheet (self-consumption hoặc no-load loss).
